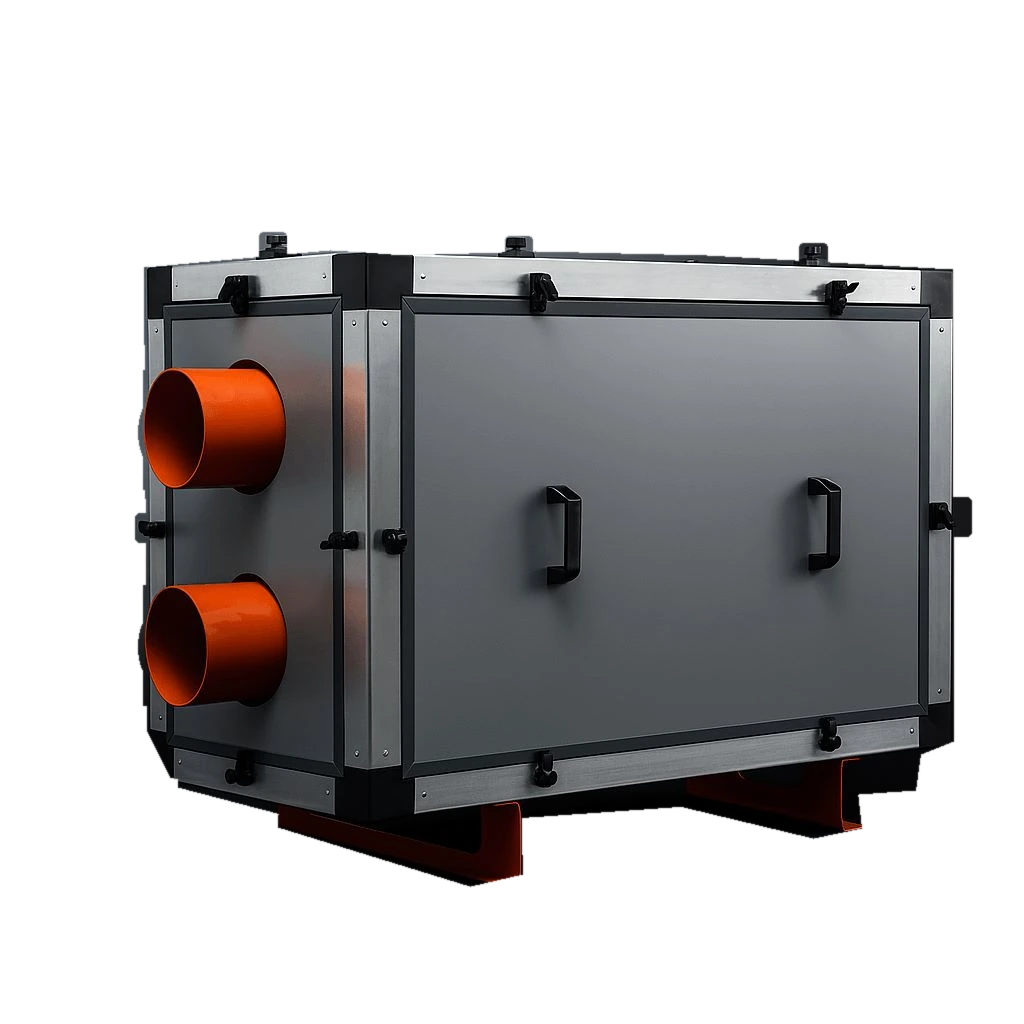

Приточно-вытяжная установка с рекуператором

Единственные на рынке приточно-вытяжные установки с абсолютно морозоустойчивым рекуператором.

Ключевые особенности

Снижение теплопотерь при вентиляции — ключевая задача для энергосбережения. Традиционные рекуператоры частично решают эту проблему, но в условиях сильных морозов их эффективность резко падает из-за обмерзания. Это приводит к росту энергозатрат и снижению КПД.

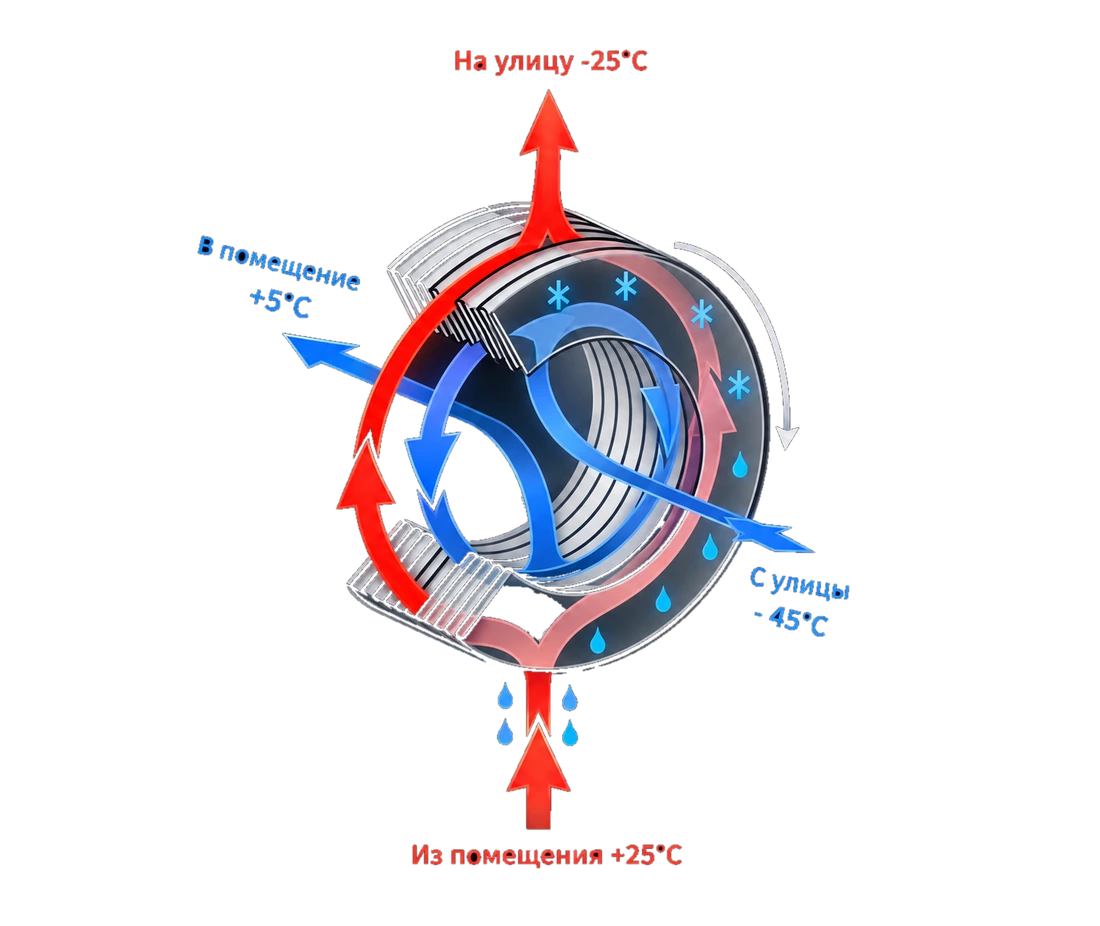

Наше решение — рекуператор с непрерывной саморазморозкой.

Компания GYPLAR разработала первую в мире рекуперационную систему, которая:

✅ Не обмерзает даже при экстремальных температурах до -70°С
✅ Не требует дополнительных энергозатрат на разморозку
✅ Сохраняет стабильный КПД 70% независимо от морозов и влажности

Преимущества

🔹 Реальная экономия энергии в самых суровых климатических условиях
🔹 Снижение мощности теплогенерации — уменьшение затрат на строительство и эксплуатацию объектов
🔹 Надежность и долговечность — никаких простоев из-за обмерзания

Где это особенно важно?

✔ Промышленные предприятия в условиях Крайнего Севера
✔ Жилые и коммерческие здания в регионах с холодными зимами
✔ Объекты с высокими требованиями к энергоэффективности

Производительность

В приточно-вытяжных установках GYPLAR применяются унифицированные блоки рекуперации, с производительностью каждого блока до 500 м³/ч. Количество встроенных блоков (от 1 до 9 штук) определяет общую производительность установок GYPLAR (от 500 до 4500 м³/ч).

Высокоэффективные компоненты:

Эффективные вентиляторы: EC-вентиляторы отличаются низким энергопотреблением, минимальным уровнем шума и широким диапазоном плавного регулирования производительности.
Стабильная рекуперация: Встроенные рекуператоры обеспечивают КПД установки 70% круглый год, независимо от погоды и влажности в помещении.
Автоматика и управление: Интеллектуальная центральная плата автоматики, блоки питания, датчики температуры и перепада давления на фильтрах. Управление — простым и понятным сенсорным пультом (TouchScreen).

Компоненты и автоматика

Фильтры класса F5 для приточного и вытяжного воздуха с удобным механизмом замены.
Энергоэффективные EC-вентиляторы с низким уровнем шума и плавной регулировкой.
Унифицированные блоки рекуперации с КПД 70% в любых условиях.
Система сбора конденсата с отводом самотеком.
Центральная плата автоматики, датчики температуры и давления.
Управление через TouchScreen-пульт.

Умные режимы работы

Дневной/ночной режим – регулировка интенсивности вентиляции по времени суток.
Режим «Ночной Бриз» – охлаждение помещений ночью без рекуперации при температуре ниже +20°С.

Контроль и обслуживание

Автоматика контролирует:

Состояние фильтров (оповещение о необходимости замены).
Баланс приточного и вытяжного воздуха.
Работу рекуперационных блоков.

Кодировка моделей

Модель установки определяется кодом “GYPLAR XY-Z” и расшифровывается так:

X — количество блоков по горизонтали (от 1 до 3 блоков),

Y — количество блоков по вертикали (от 1 до 3 блоков),

Z — положение зоны обслуживания R (справа) или L (слева). Расположение съемной сервисной панели относительно потока приточного воздуха вдоль установки.

Производительность одного блока – до 500 м³/ч. Производительность определенной модели можно узнать по формуле: Q=Х*Y*500 м3/ч

Примеры моделей:

GYPLAR 11-R — компактная установка с одним блоком, производительность до 500 м³/ч, правая сторона обслуживания.
GYPLAR 23-L — установка средней мощности с шестью блоками, производительность до 3000 м³/ч, левая сторона обслуживания.
GYPLAR 33-R — самая производительная модель с девятью блоками, производительность до 4500 м³/ч, правая сторона обслуживания.

Выше схематично показана приточно-вытяжная установка GYPLAR 23-L, левого исполнения с шестью унифицированными блоками рекуперации, с общей производительностью до 3000 м³/ч. Для упрощения не показаны внутренние перегородки распределяющие потоки по блокам рекуперации.

Подключение воздуховодов: Патрубки для подключения всех воздуховодов (уличных и внутренних) расположены на торцах установки.
Размещение: Установка монтируется на полу (на опорах высотой 120 мм) или на стене (с помощью комплектных кронштейнов).
Универсальность: Может работать как в отапливаемых, так и в неотапливаемых помещениях. (Для холодных помещений обязательна установка греющего кабеля в линию отвода конденсата)
Удобство обслуживания: Лёгкое извлечение и надёжная фиксация фильтров с одной стороны установки через съемную сервисную панель.

Преднагрев приточного воздуха (дополнительно)

Искусственный перекос баланса притока/вытяжки

Снижение скорости ротора (в роторных рекуператорах)

Поскольку, нагрев приточного воздуха происходит за счет охлаждение удаляемого воздуха, то в морозы происходит конденсация влаги из удаляемого воздуха с последующим ее замерзанием внутри рекуператоров любого типа. Обмерзание резко снижает эффективность рекуператоров вплоть до полной блокировки их работы.

Все эти стандартные методы требуют дополнительного подвода энергии, что снижает итоговую эффективность приточно-вытяжных установок. Чем сильнее мороз, тем ниже КПД. Тем не менее, это позволяет заявлять о работе установок до -45°С, при этом не уточняя какая при этом будет итоговая эффективность рекуперации. В итоге, в регионах с суровыми зимами, традиционная рекуперация часто сопровождается высокими скрытыми расходами и не окупается – вы платите за оборудование, но не получаете заявленной экономии.
